Нагели обычно в резе
При сборке деревянных домов из бруса (профилированного и простого), бревна (ручной рубки или оцилиндрованного) используют нагели (шкан). В данной статье рассмотрим типичные вопросы по нагелям применительно к изготовлению и установке окосячки в оконных и дверных проёмах.
На каком расстоянии от проема устанавливать нагели?
В первую очередь хочется рассмотреть тот вопрос, который более всего меня волнует и с которым приходится сталкиваться практически на каждом объекте. Этот вопрос звучит так: на каком расстоянии от проема устанавливать нагели (шкан)?

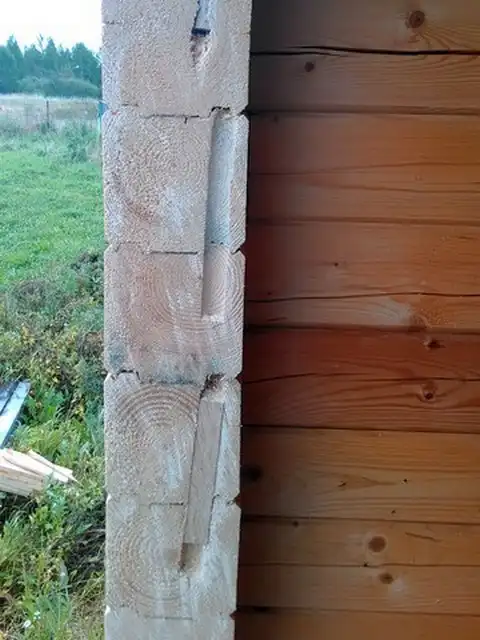

Строители, собирая коробку сруба, на месте предполагаемых проёмов оставляют технологические отверстия. А по краям будущей двери или окна устанавливают нагели. Из моей практики прорезки проёмов выходит так, что все нагели практически выпиливаются или как раз попадают в паз (шип) края проёма при подготовке к установке окосячки. Ничего страшного в этом нет, так как установленная окосячка заменяет собой нагели в проёмах.

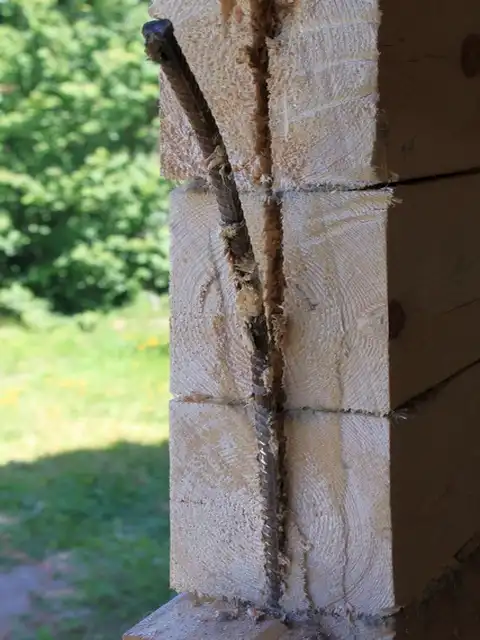

Привет от строителей!
Важно: Почему я заостряю на этом внимание? Потому что не все строители знают плотницкое дело и в качестве нагелей используют гвозди длиной 250-300 мм или обрезки арматуры. И вот от того, на каком расстоянии ставят нагели от края будущего проёма, зависит качество и продуктивность моей работы. Да и долговечность самого дома в первую очередь.
Правильный расчет расстояния для нагелей
Расстояние установки нагелей рассчитать очень просто. К размеру окна или двери нужно прибавить толщину окосячки. То есть по 150 мм от края окна или двери с каждой стороны.
Для чего нужны нагели в деревянном доме?
- Основное назначение — препятствовать осевому смещению бревен (бруса) относительно друг друга.
- Второй момент — шкан препятствует кручению бревен при высыхании.

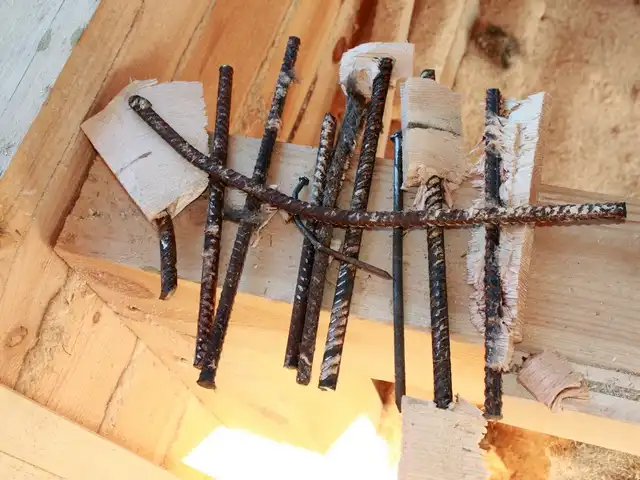

Вот такой урожай!
Заменяют ли нагели окосячку? Стоит отметить, что нагели не могут удержать стену от искривления относительно оси стены в проёмах — для этого устанавливается окосячка.
Материал для изготовления нагелей
Сейчас в качестве нагелей в большинстве случаев используют берёзовые черенки. Берёза сама по себе материал твёрдый, но очень неустойчивый к сырости и практически за один сезон во влажном месте поражается мраморной гнилью. Очень часто это наблюдаю при выпиливании проёмов.
Совет мастера: Неплохо обрабатывать нагели антисептиком перед использованием. А лучше, конечно, использовать лиственницу, дуб (эти породы устойчивы к влаге) или, по крайней мере, делать нагели из хвойных пород — то есть материала стен.
Способы установки нагелей
На моей практике я сталкиваюсь обычно с такими способами установки нагелей:
- Первый способ — засверленные отверстия и вбитые куски черенков сечением 25-30 мм.
Нагель из черенка
- Второй способ — прорезанные бензопилой пазы и вбитая в него прямоугольная щепа (обычно нарезается той же цепной пилой из бруса — материала стен).

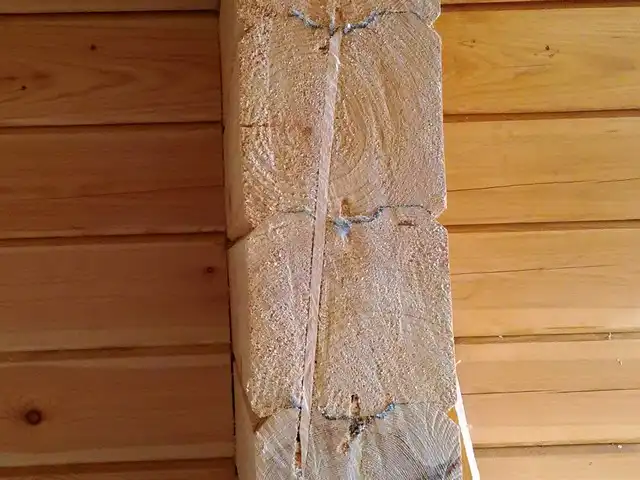

Плоский нагель
- Третий способ — гвозди, арматура.
Два раза за 20 лет строительства видел нагели по старинной технологии — при строительстве дома брату в 90-м году и при установке окосячки в бане из сруба в 2016 году (сруб был из Мордовии).

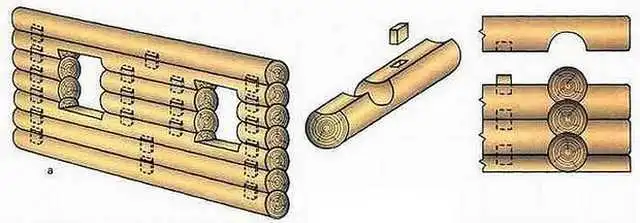

Правильный шкан
Такие нагели использовались в старину при строительстве деревянного дома.
Правила установки нагелей
- Диаметр сверла и нагеля должны различаться. Нагель должен заходить с усилием — в натяг. Диаметр сверла должен быть чуть меньше диаметра нагеля.
- Глубина отверстия должна быть больше длины нагеля на 20-30 мм. При усадке сруба нагель, заколоченный в отверстие без зазора, не даст венцам сплотиться между собой, и это приведет к образованию щелей.

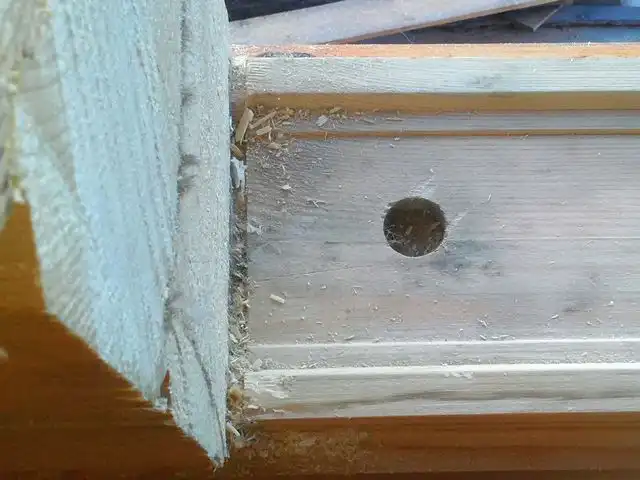

Нагель утоплен
- Отверстия для нагелей сверлятся строго вертикально. Косо установленный нагель будет препятствовать усадке венцов стены. И это опять — щели между брусьями.

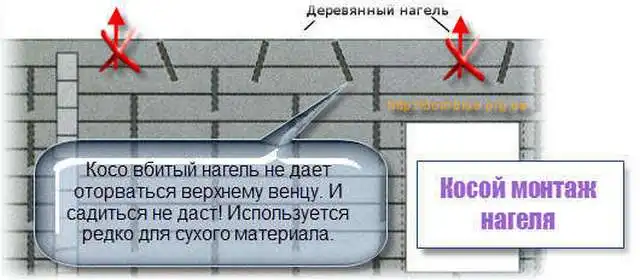

Косые нагели. Что в голове, то и у рук
Можно ли использовать металлические нагели?
Если засверлить отверстие под такой нагель и глубина отверстия будет глубже длины нагеля, то теоретически как бы можно. Но в таком случае можно использовать и деревянные нагели. Ведь то, что нагели из металла, а не из дерева, не добавит прочности стене. И так же, как и в случае с обычными деревянными нагелями — это крепление для защиты от осевого смещения, но от искривления не защищает. И стоимость металла гораздо выше дерева.
Некоторые «плотники» думают, что забивать гвозди легче, чем сверлить отверстие для нагеля. На самом деле для забивания таких гвоздей требуется потратить гораздо больше усилий. Помеси-ка кувалдой целый день. А дрель с хорошо заточенным сверлом идёт в дерево как по маслу — только держи. Вроде бы очевидные вещи, но не все понимают.
Грубое нарушение технологии: Заколоченные гвозди и заострённые куски арматуры — это вопиющее нарушение технологии строительства деревянных домов. Это стопроцентная гарантия зависших брёвен и брусьев в стене и образование щелей. Металл идеально сочетается с бетоном по коэффициенту температурного расширения — поэтому железобетонные конструкции очень прочные. Но металл в деревянной стене, а особенно в бревне естественной влажности, будет ржаветь, а металл при ржавлении увеличивается в объёме. Тут даже и просверленное отверстие не поможет.
Работы по металлу в деревянном доме

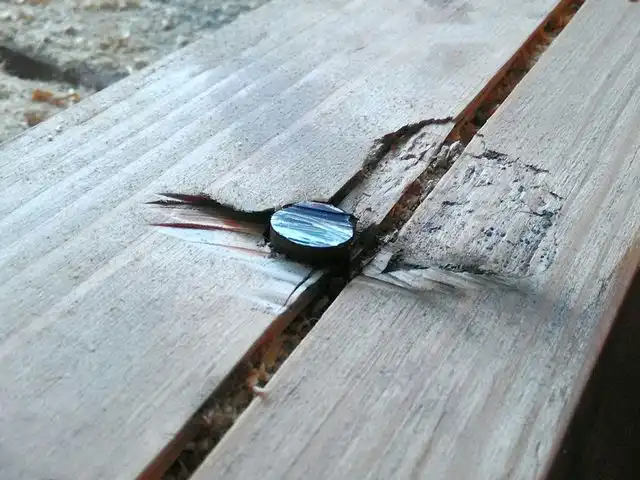

Вот ещё пример использования металлического прутка в качестве нагеля. Забили кусок до упора и обрезали болгаркой. Брус высох, и пруток вылез. Верхний брус не «сел» — получи хозяин порцию свежего ветерка зимой в дом!
Итоговые выводы

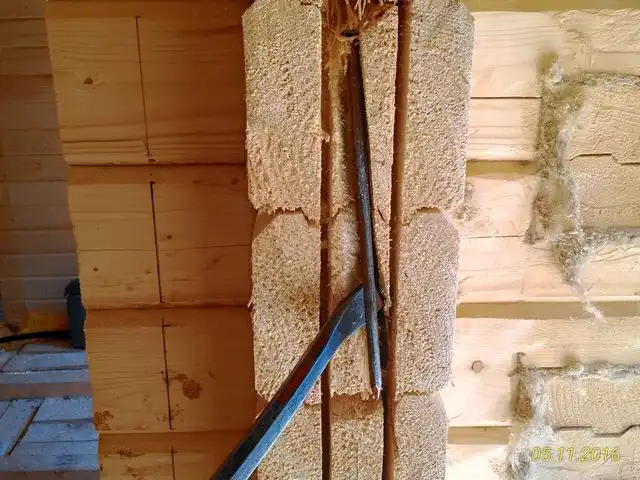

Главная рекомендация мастера: Я отказываюсь от работы в строениях, собранных на металлические нагели. Почему? Потому что цепь стоит 800 руб., а шина — 1500 руб. Плюс время, потраченное на заточку цепей. А бывает, что и заточка уже не помогает — цепь на выброс. И знаете, это очень переживательный процесс — неожиданно встретить кусок арматуры или гвоздик на триста. А ведь ещё надо потратить время на извлечение его из стены. Да и стену надо дорезать до конца, а там на всём протяжении реза гвоздь на гвозде.
И когда звучит в ответ, что мудрые строители сделали достаточный отступ от края проёма для качественной установки окосячки, я-то знаю из опыта, что это фантастика. Ещё ни разу не встречал такого чуда. Гвозди и арматура находятся как раз в резе, в пазе или в верху проёма. Да везде, где только можно, но не там, где надо. Просто поразительная «точность».
Настоятельный совет: Чтобы избежать при строительстве ненужных проблем, будьте настойчивы в требовании к строителям соблюдать элементарные правила строительства. Взялся за гуж — не говори, что не дюж. Если уж ты взялся, так делай так, чтобы после тебя добрая память осталась, а не проклятия сыпались на твою голову при каждом воспоминании о тебе.
