Много раз задумывался над решением вопроса по укреплению трапециевидных проемов. Получается так, что там, где скос у окна, остается зазор на усадку, и бревна или брусья оказываются зависшими и ничем не скрепленными. Под действием силы тяжести бревно опускается вниз, а другой его конец опирается в обрешётку крыши.
Некоторые строители решали этот вопрос так: крепили бревна фронтона при строительстве дома с помощью глухарей. И я, в свою очередь, когда ставил окосячку, тоже крепил бревна или брусья саморезами и глухарями.
Однако возникал ряд проблем, связанных опять же со свойством древесины сохнуть. Если при использовании деревянных нагелей дерево при усушке придавливалось верхними рядами и кровлей со снегом и прижималось плотно к другому дереву, то в креплении просто глухарями обнаруживался следующий недостаток: дерево сохнет, между бревнами появляется щель, а глухарь за счёт резьбы не притягивает больше бревно к бревну. И начинается свободное движение.
Узел "Сила" — эффективное решение
Но, оказывается, нашлась светлая голова. И кто-то придумал простую вещь и назвал её почему-то «Узел Сила».

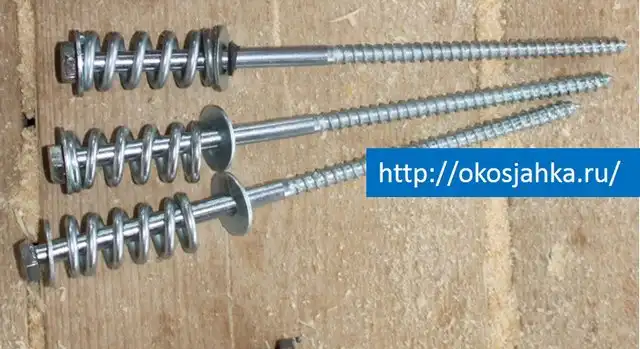

Глухарь (длинный и толстый саморез), две шайбы и пружина между шайбами. Дерево усыхает, меняет свои размеры. Но поставленный узел «Сила» не даёт им расстаться друг с другом. Никакого зазора между брёвнами не появляется, и они продолжают плотно прилегать друг к другу.
Важно: Чтобы правильно установить трапециевидное окно во фронтоне вашего дома, позаботьтесь об этом ещё на стадии возведения дома. Все концы брёвен или бруса, которые будут висеть в проёме, со стороны кровли скрепляются между собой с помощью узла «Сила».

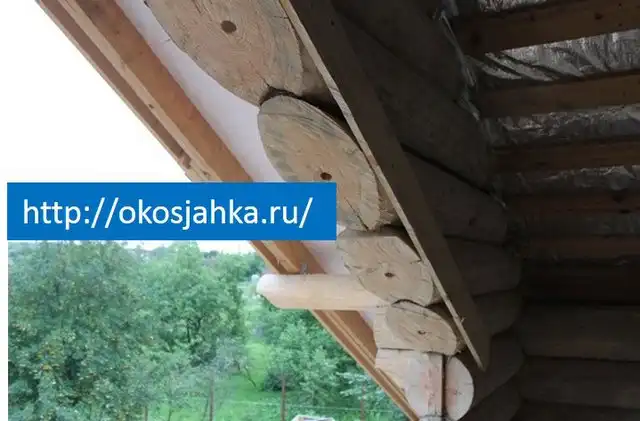

Все брёвна скрепляются между собой в проёме
А уже непосредственно при выпиливании проёма в деревянном доме свободные концы брёвен скрепляются между собой с помощью узла «Сила».
Как правильно выполнить монтаж узла "Сила"
Для того чтобы вы имели представление о том, как происходит в реальности установка узла «Сила», я приготовил фотоотчёт.

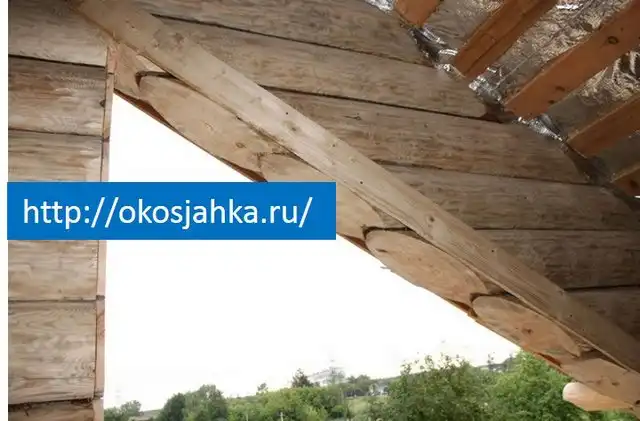

Вырезание трапециевидного проема в деревянном доме
В первую очередь перед пропиливанием проёма брёвна или брусья, которые будут висеть в проёме, скрепляются между собой с помощью наложенной на брёвна доски под углом выпиливания проёма и саморезов. В зависимости от размера проёма и диаметра брёвен выбирается толщина доски и саморезов. Далее проём выпиливается.

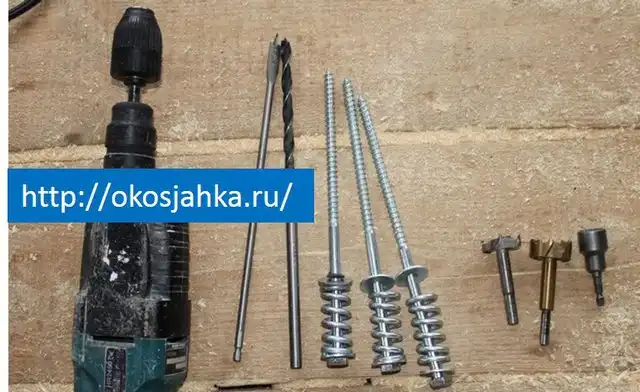

Необходимые инструменты
Для установки узла «Сила» нам потребуется:
- Дрель.
- Перовые свёрла — тонкие длинные, меньше диаметра резьбы.
- Сверло — чуть больше диаметра самореза.
- Сверло Фостнера или большое перовое сверло — диаметром чуть больше диаметра шайб и пружины.
- Винтовёрт или гайковёрт с моментом затяжки не менее 140 Н·м.
Пошаговая инструкция по установке

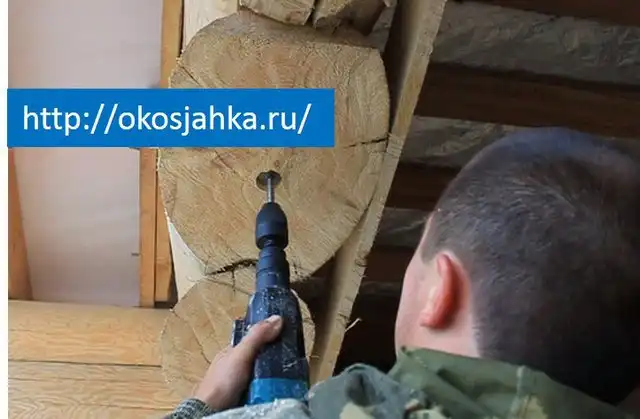

Сперва сверлим отверстие большим сверлом с таким расчётом, чтобы пружина в разжатом состоянии свободно туда погрузилась.

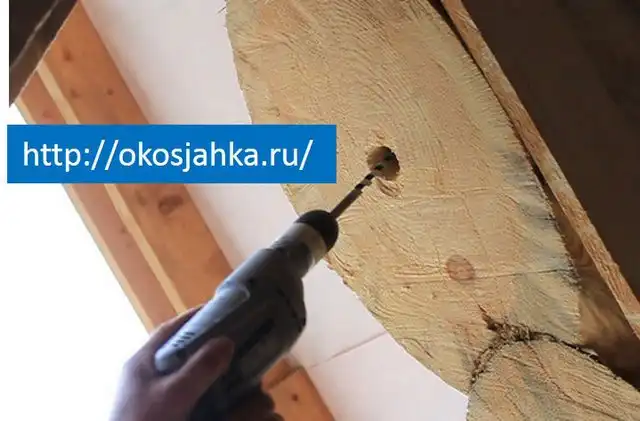

Далее сверлим отверстие в первом брусе или бревне тонким перовым сверлом, которое по диаметру чуть больше диаметра самореза.
Во втором брусе тоже можно просверлить отверстие для начала (захвата резьбой) закручивания глухаря. А можно вкручивать и без предварительного сверления во втором дереве.
Важно: В первом брусе сверление отверстия для глухаря обязательно. Если его не сделать, глухарь будет плотно сидеть в бревне и ничего притягивать не будет.

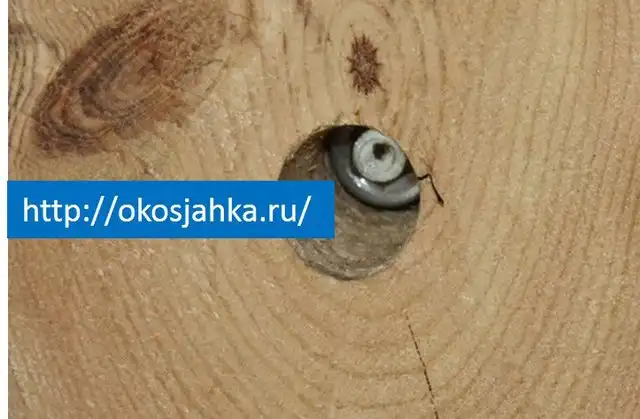

Далее закручиваем саморез до упора. До того момента, когда витки пружины не упрутся друг в друга. Для этого заметьте предварительно, на какой размер уменьшается высота узла «Сила», и с таким расчётом сверлите отверстия под пружину и производите затяжку.

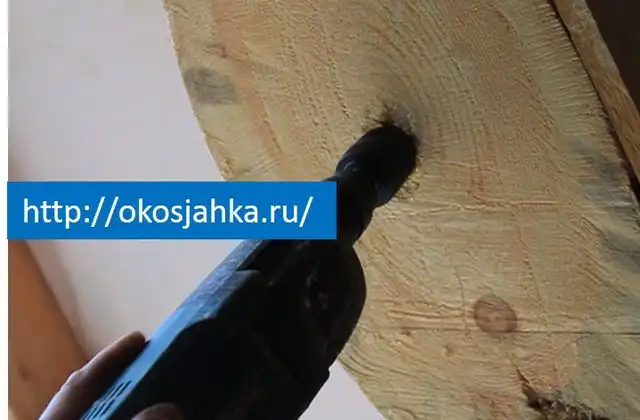

Закручиваем до упора, но не до срыва резьбы!
Желаю удачи! Пусть ваши трапециевидные проёмы будут укреплены правильно!
