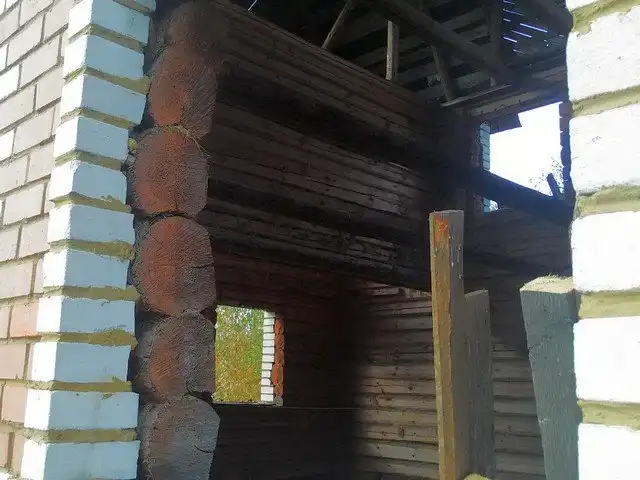

Установка окон в деревянном доме существенно отличается от установки окон в кирпичных и каменных домах. Например, проёмы строений из бревна и бруса, как правило, имеют четверть, но не изнутри, а с наружной стороны.

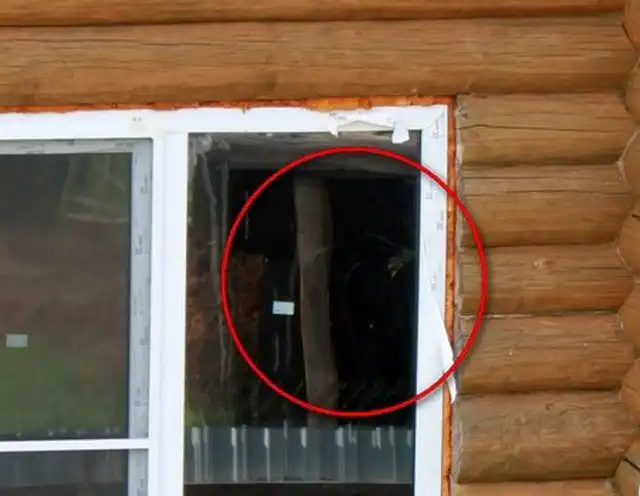

Усадка деревянного дома
Но самое главное отличие домов из дерева (не относится к каркасно-щитовым) заключается в способности давать усадку в результате высыхания материала стен (брёвен, бруса). И этот момент является определяющим в проведении установки пластиковых окон в деревянном доме, ведь если устанавливать окно, как обычно в голый проём, то оно будет неизбежно раздавлено и деформировано процессом усадки.
Бытует мнение, что первые два года являются самым активным периодом усыхания древесины. Но это не так. После постройки дома усадка стен продолжается десятки лет. Но это ещё не всё. Дерево не только отдаёт влагу, но и впитывает. Поэтому жёсткого крепления при установке окон в деревянном доме невозможно в принципе!
- Усадка в доме из бревна — около 10-15 мм на одно бревно (D = 250-300 мм).
- Усадка в доме из бруса — около 7-10 мм на один брус (сечением 150×150 мм).
- Клееный брус — непредсказуемо.
Есть и другие способы вычисления высоты усадки срубов в процентах: примерно 10-15% от первоначальной высоты. Но на самом деле усадка домов из бруса и бревна зависит от многих факторов:
- от материала (бревно, оцилиндрованное бревно, брус, клееный брус);
- от времени заготовки материала (зимней или летней);
- от времени суток (утром, вечером) — да-да! Не удивляйтесь — исследовали и это!
- от местности, где рос лес (болотный, полевой);
- от степени смолистости и плотности дерева;
- от размеров материала — как его длины, так и толщины;
- от влажности материала;
- от размеров строения;
- от технологии строительства (нагели, тип рубки и т.д.);
- от материала межвенцового утеплителя;
- от породы древесины;
- от времени года, когда ведётся строительство.
Наиболее сильная усадка происходит в срубах из обычного бревна, потом в меньшую сторону идут оцилиндрованное бревно, профилированный брус, брус, клееный брус. Даже если дому не один десяток лет, всё равно необходимо при установке окон в деревянный дом учитывать вертикальные движения стен в результате увеличения или уменьшения влажности и температуры воздуха в разные времена года.
Деревянный дом — живой
Деревянный дом — это постоянно движущаяся конструкция по сравнению со строениями из камня и бетона. Поэтому установка окон в деревянном доме производится не в сам проём, а в специальную деревянную коробку, выступающую в роли связующего звена между окном и стеной. Называют эту коробку по-разному: обсада, оклад, колода, окосячка, липа.
Как устроена окосячка

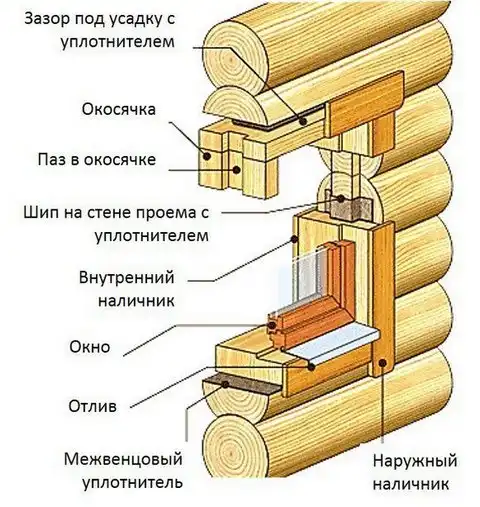

Как видно из фото, обсада — это обычная оконная коробка, сделанная из четырёх, иногда трёх (бока и верх) толстых досок, установленная внутри проёма.

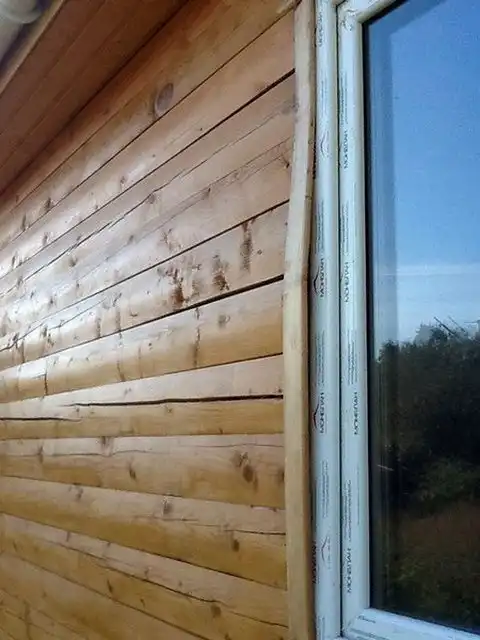

Смысл этой конструкции заключается в том, что она независима от вертикальных подвижек стены и свободно перемещается в проёме, так как не крепится к брёвнам (брусу) ни гвоздями, ни саморезами, ни прочими крепёжными элементами, а держится с помощью пазов в боковых стойках, насаженных на шипы в торцах брёвен. Даже пена не применяется для герметизации зазоров вокруг окосячки — только пакля, джут (льноватин) и прочий мягкий утеплитель.
Зазор на усадку

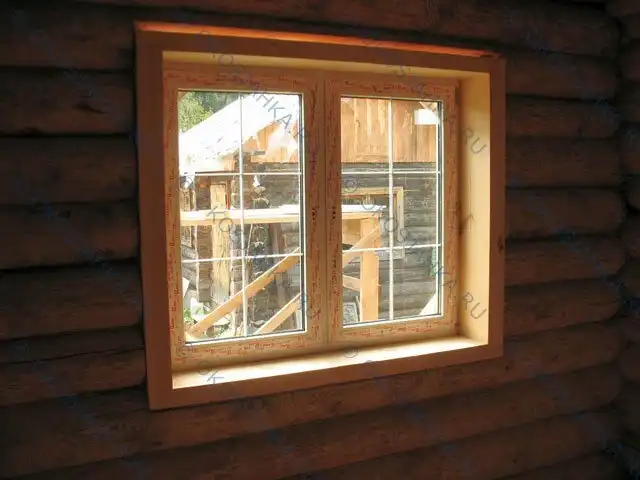

Обратите внимание: сверху над окосячкой специально оставлен большой зазор, размер которого рассчитан на максимально возможную величину усадки брёвен (бруса). В течение первых лет после постройки дома этот компенсационный зазор постепенно уменьшится до минимального, но верхнее бревно (брус) проёма при правильном расчёте не придавит и не деформирует окосячку. Таким образом, усадка дома никак не повлияет на размеры и форму окосячки и, соответственно, не повредит пластиковое окно, стоящее внутри неё.
Размер зазора на усадку
Если вы решили установить окна в старый деревянный дом, который уже давно прошёл процесс усадки, то, разбирая оконные блоки, наверняка заметите: они сделаны по тому же самому принципу, что и описываемая здесь конструкция обсады, то есть не прибиты к брёвнам проёма, а зафиксированы в нём с помощью простой системы «паз-шип» по бокам.
Это говорит о том, что технология установки окон и дверей в деревянном доме в окосячку придумана очень давно и используется с успехом по сей день. Мы не будем изобретать ничего нового и пойдём тем же путём.
Способы установки окосячки
Существует несколько способов установки окосячки (подробнее по ссылке):

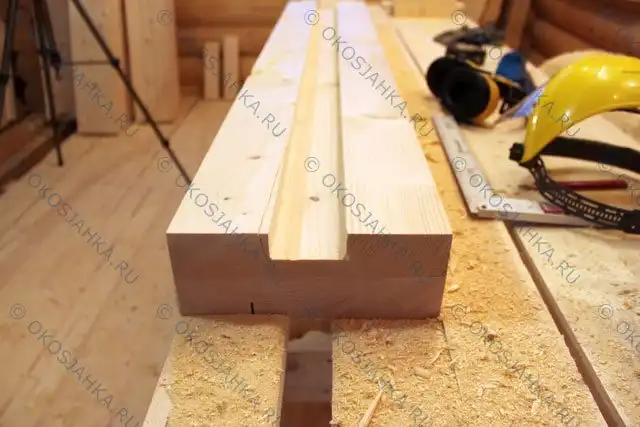

- Т-образная окосячка — в торцах брёвен проёма делается паз, в него закладывается Т-образный профиль.
- П-образная окосячка — шип выпиливается на торцах брёвен проёма, а паз делается в боковых стойках обсады.
Мы делаем оба варианта, так как они обеспечивают максимальную прочность и устойчивость проёма, ведь окосячка не только защищает окно от усадки стен, но и обеспечивает устойчивость стены в месте выпиливания проёма.
Вкратце, последовательность наших действий будет такова:
- В стене выпиливаем проём, размеры которого незначительно превышают размеры вставляемого пластикового окна.

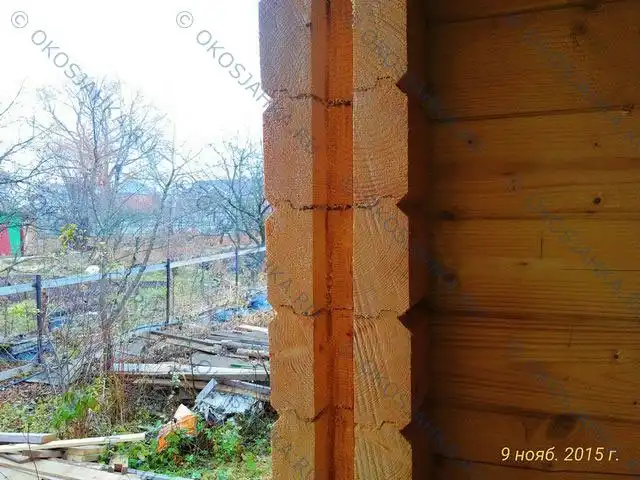

- Формируем паз для Т-образной окосячки.
- Формируем шип для П-образной окосячки.
- Изготавливаем детали окосячки.
- Устанавливаем окосячку в готовый проём.
- Устанавливаем окно в деревянном доме в окосячку, выравнивая его заподлицо по переднему краю (крепим саморезами такой длины, чтобы они не проткнули окосячку насквозь и не вошли в брёвна или брус).
- Задуваем пеной зазор между рамой пластикового окна и окосячкой, не забывая про устройство гидроизоляции (снаружи) и пароизоляции (внутри — подходит для черновой окосячки под обшивку, для чистовой не требуется, так как окно упирается в четверть) пенного шва.

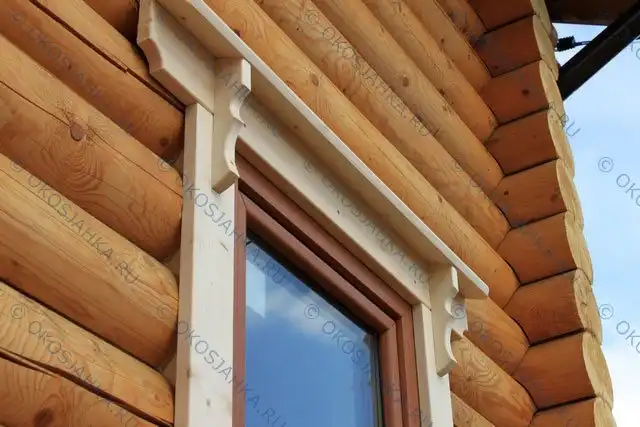

- Устанавливаем наружные наличники (крепим на обсаду).
- Выполняем внутреннюю отделку окна (подоконник, откосы — не требуется при чистовой окосячке, так как она и является откосами и подоконником).
Пену мы используем только внутри окосячки. Зазоры вокруг неё утепляем традиционным льноволокном или джутовым полотном.
Ближайшие 5 лет (если дом свежепостроенный) нам предстоит периодически снимать наличники и постепенно уменьшать количество вложенного туда утеплителя. Если этого не делать, то верхние детали может выгнуть.
Даже после полной усадки дома зазоры вокруг обсады ни в коем случае нельзя герметизировать пеной.
Подготовка проёма к установке окна

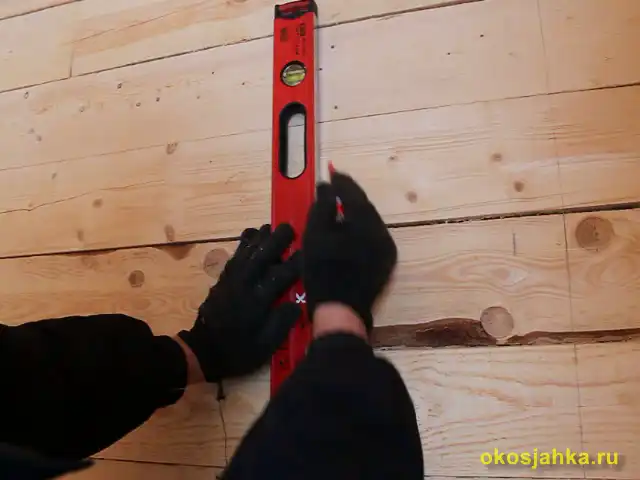

Оконный проём перед выпиливанием размечаем с помощью уровня, ведь пластиковое окно будет устанавливаться строго по уровню во всех плоскостях, поэтому и окосячка должна быть также установлена в проём максимально точно по уровню изначально.

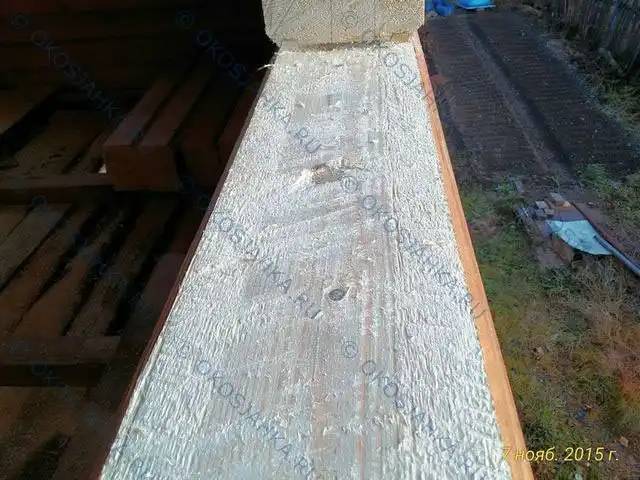

Нижний венец в проёме нужно пропилить так, чтобы получилась ровная горизонтальная площадка.
Размеры проёма определяем, исходя из размеров пластикового окна, толщины брусков обсады и величины необходимых зазоров.

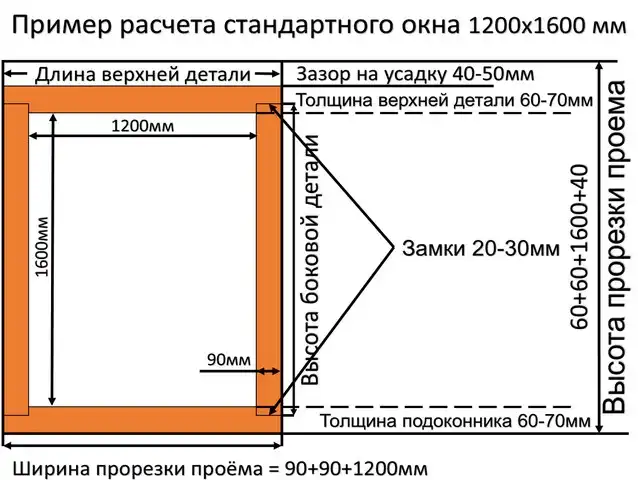

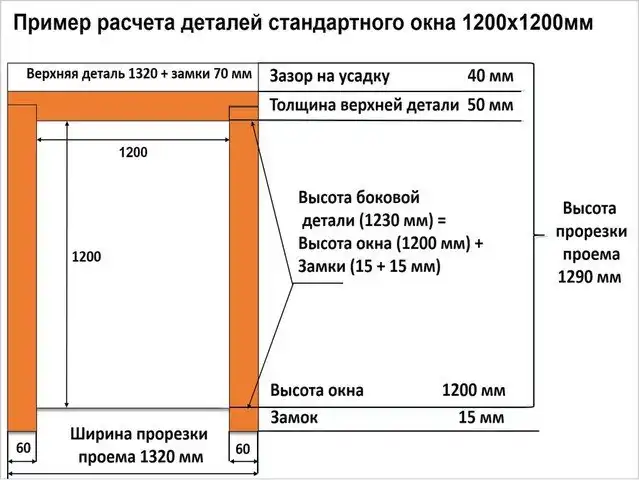

Все расчёты выполняем визуально. Вот пример схемы расчёта размеров проёма для черновой Т-образной окосячки:

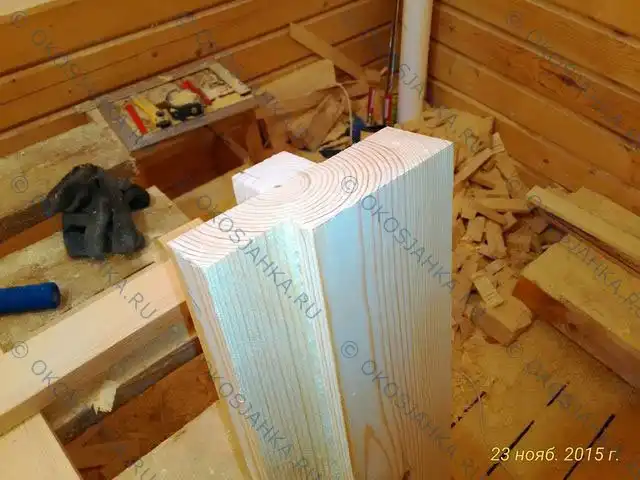

Соответственно, берём брус сечением 100×150 мм и выпиливаем Т-образный профиль.
Вот схема расчёта деталей чистовой окосячки П-типа:
Для П-образной окосячки из цельного бруса выпиливаем П-образный профиль.
Размер усадочного зазора (H усад) определить непросто, так как величина усадки дома, как уже говорилось выше, зависит от многих факторов. Чтобы упростить задачу и избежать ошибок, можно поступить проще:
- Если вы строите новый дом, то устанавливайте окна в нём не ранее чем через год после возведения сруба, чтобы переждать период самой активной усадки. Тогда при изготовлении и установке окосячки размер усадочного зазора (H усад) можно будет смело сделать 60-50 мм для бревенчатого дома, 50-40 мм для брусового и 40 мм для дома из клееного бруса.
- Если ваш дом отстоял уже более пяти лет, то усадочный зазор (H усад) можно сделать минимальным — миллиметров 40, только чтобы компенсировать возможные сезонные изменения геометрических размеров проёма.

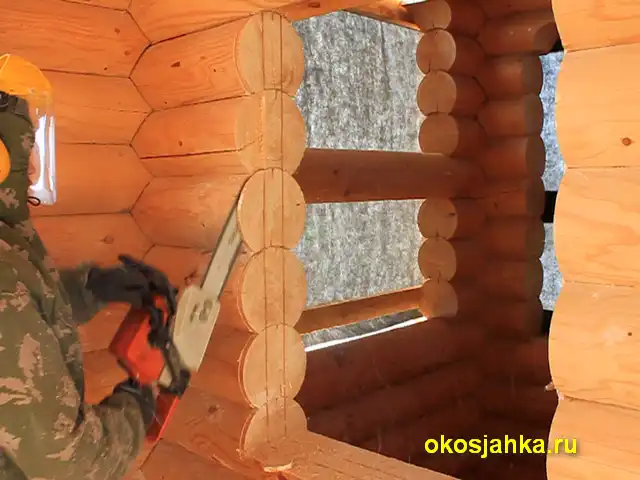

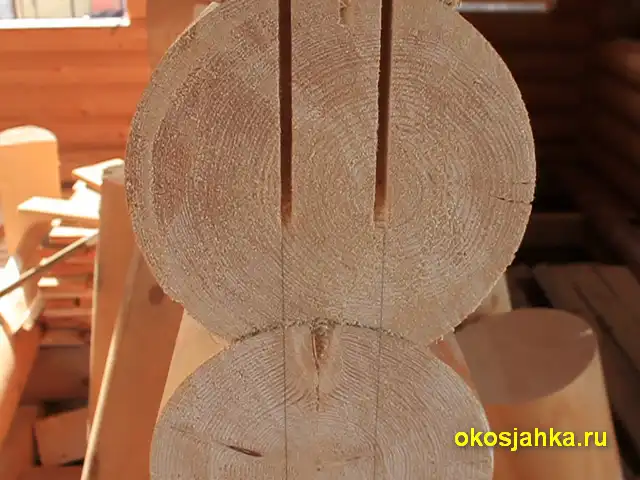

Итак, мы вычислили размер проёма, разметили его и вырезали. Теперь нужно выпилить шип на торцах брёвен (бруса) по бокам проёма. Шип также размечается с помощью уровня по центру бревна (бруса).
Размер шипа делаем 60 мм — ширина и 40 мм — высота.

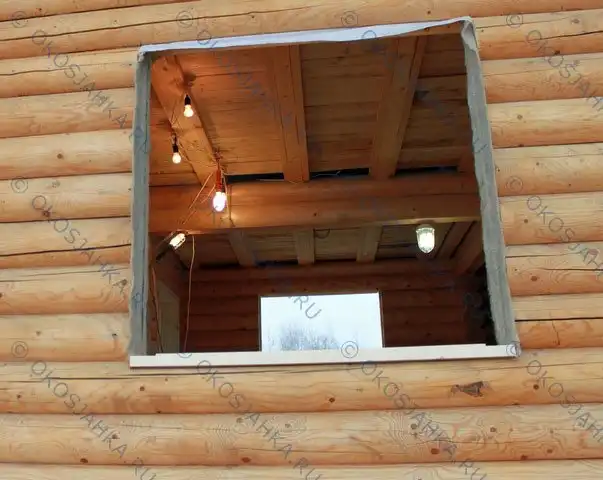

Боковые и нижнюю часть проёма обшиваем льноватином или джутом с помощью степлера.
Изготовление окосячки
Во-первых, надо определиться с шириной брусков окосячки: она должна быть либо равной толщине стены, либо быть чуть больше, чтобы впоследствии, при установке наружных наличников, они (наличники) плотно и беспрепятственно легли на окосячку, а не на стену.
Во-вторых, для изготовления окосячки надо взять хорошо просохший материал, иначе собранная конструкция сама деформируется в скором времени при высыхании.

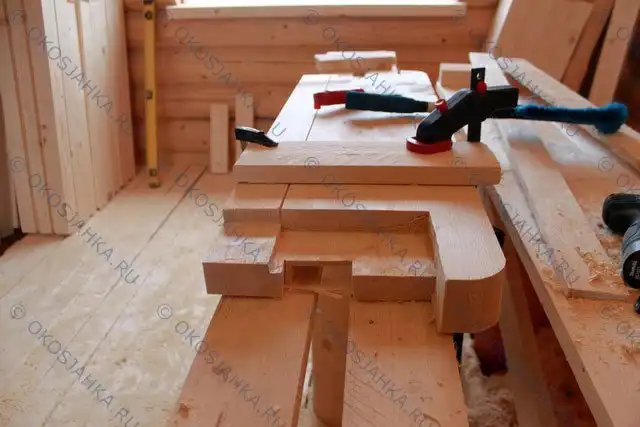

Первым вырезаем нижнюю деталь (подоконник), сделав её на 10 см длиннее, чем ширина проёма. В торцах подоконника вырезаем паз под шип шириной 65 мм и глубиной 40 мм.
Также на концах обеих подоконника делаем небольшие заглубления по 20 мм для стыковки перекладин с боковыми стойками — так называемые замки.

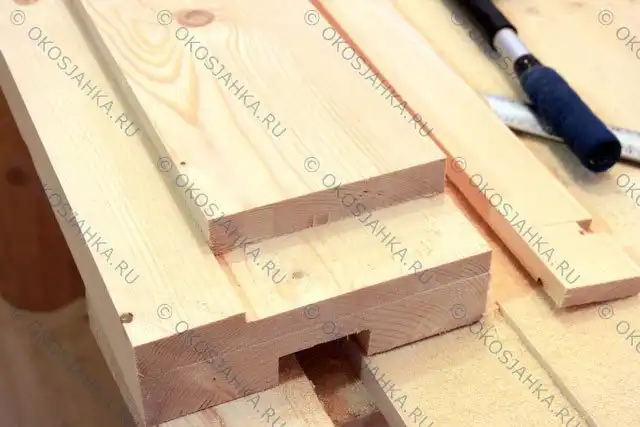

Боковые стойки делаем высотой, превышающей высоту рамы пластикового окна на 70 мм. На обратных сторонах стоек с помощью циркулярки выпиливаем паз под шип шириной 60 мм и глубиной 40 мм. Сразу делаем в боковых стойках замок для верхней детали.
В последнюю очередь делаем верхнюю деталь окосячки исходя из размеров, полученных между двумя установленными боковыми деталями.
Установка окосячки

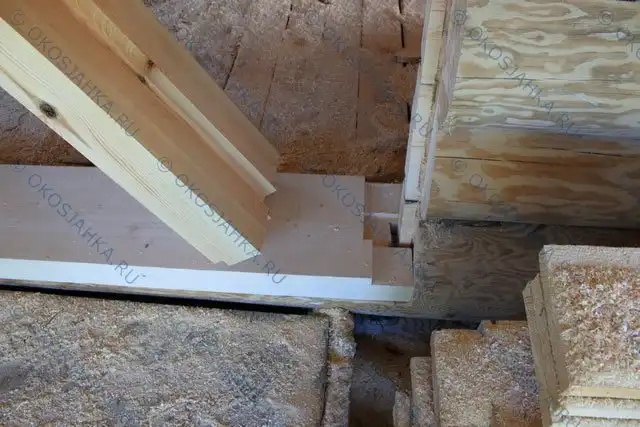

Установку окосячки в проём начинаем с нижней перекладины (подоконника). Затем в проём заводится вершник, под который поочерёдно подставляем боковые стойки, насаживая их пазами на шипы.
Элементы окосячки скрепляем между собой саморезами и, по желанию (не обязательно), промазываем стыки герметиком. Зазоры вокруг обсады конопатим обычной паклей, но без особого фанатизма, чтобы детали не выгнуло.
Верхний усадочный зазор затыкаем мягким утеплителем типа Rockwool или холофайбер. Эту операцию лучше делать после установки окон и наружных наличников.
Теперь можно приступать к монтажу окна.

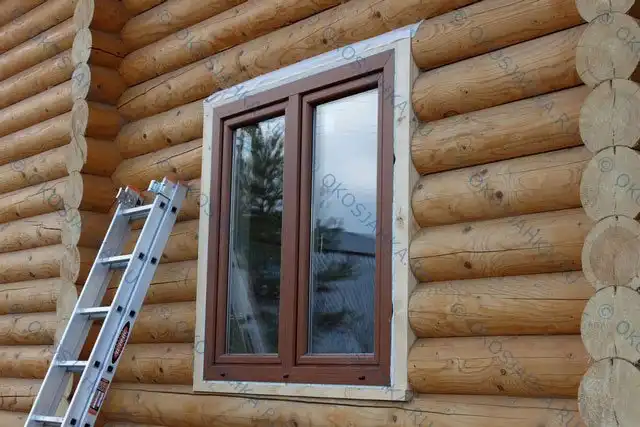

Установка окна в деревянный дом
Деревянное или пластиковое окно устанавливаем, выравнивая его по переднему краю окосячки. Заводить окно внутрь на треть толщины стены, как это делается в панельном или кирпичном доме, здесь нет необходимости ввиду более низкого коэффициента теплопроводности древесины (меньшей глубины промерзания).
Тем более, при малой толщине стен деревянного дома, заглубляя окно в проём, мы вынуждены будем урезать без того узкий подоконник. А уступ, который образуется с наружной стороны проёма, придётся дополнительно закрывать и герметизировать. И, как показывают замеры, снятые тепловизором, основным проводником холода является сам профиль. Подробнее в фотоотчёте, сделанном по фотографиям с тепловизора, смотрите здесь.
Черновая окосячка под обшивку
Если вы рассчитали размеры проёма и окосячки, как описывалось выше, то монтажные зазоры вокруг рамы окна при установке в деревянном доме должны получиться по 15 мм с боков, 15 мм сверху и 15 мм снизу (нижний зазор не делаем больше, потому что подставочный профиль даёт возможность позже завести под раму пластиковый подоконник, толщина которого составляет 30 мм).
Крепить раму к окосячке удобнее с помощью саморезов с таким расчётом, чтобы они входили в тело окосячки, но не проникали в стену. Отверстия в раме просверливаем сверлом диаметром 5-6 мм. Использовать саморезы длиной, превышающей толщину окосячки, опасно тем, что они пройдут сквозь окосячку и вкрутятся в брёвна (брус), что недопустимо.
При условии, что все подготовительные работы были проделаны с использованием уровня, рама окна должна встать ровно по окосячке, то есть передний край окосячки должен стоять параллельно плоскости окна без заметных перекосов.
Гидроизоляция окна снаружи

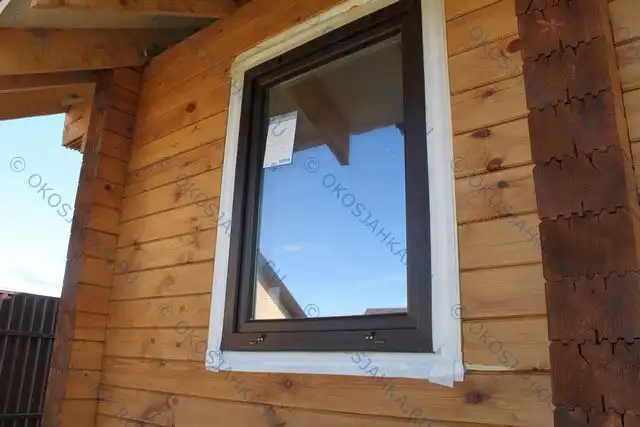

Прежде чем запенивать зазор между окном и окосячкой, надо решить, с помощью какого материала мы выполним гидроизоляцию монтажного шва с уличной стороны. Как известно, два основных врага пены — это солнечный свет и вода. Если от солнечных лучей мы можем просто закрыть монтажный шов наличниками или нащельниками, то с гидроизоляцией дело обстоит сложнее, потому что она должна соответствовать двум основным условиям: не пропускать внутрь воду и в то же время не препятствовать выходу паров влаги изнутри наружу. Ну и, конечно же, гидроизоляция должна быть устойчива к длительному атмосферному воздействию.
Всем этим условиям соответствуют такие материалы, как ПСУЛ, гидроизоляционная паропроницаемая лента и специальный герметик «СТИЗ-А».

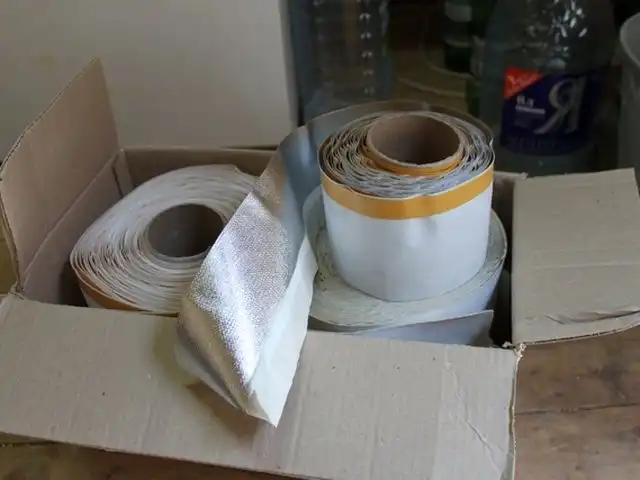

Гидроизоляционная паропроницаемая лента (самоклеящаяся бутилкаучуковая лента, состоящая из пародиффузионной мембраны с клеевым слоем герметика с одной или двух сторон) продаётся рулонами разной ширины. В нашем случае подойдёт лента шириной 70 мм. Используя такую ленту в качестве гидроизоляции, правильно сориентируйте её при наклеивании.
Определить это можно, подув в неё с одной и с другой стороны (не забудьте сначала снять бумагу). Поскольку внутри ленты находится мембрана, проход воздуха возможен только в одну сторону. Та сторона, с которой ленту «продуть» невозможно, является наружной (уличной).
Последовательность действий (сначала лента, потом пена или сначала пена, потом лента) не имеет большого значения, но нужно учесть, что пена, расширяясь при высыхании, мало того что натягивает ленту пузырём (помешает потом при установке наличников), но и вообще может оторвать её от окна или окосячки.
Внутренняя пароизоляция окон
С внутренней стороны пена тоже не должна оставаться открытой, чтобы исключить попадание в неё влаги из воздуха помещения. Для устройства внутренней пароизоляции можно применить пароизоляционную ленту либо использовать акриловый герметик САЗИЛАСТ-11 («СТИЗ-B»).
Пароизоляционная лента приклеивается до запенивания к торцу рамы тонкой клеевой полоской. Сразу после запенивания снимается защитная бумага с широкой клеевой полосы, и лента приклеивается к окосячке. Пока пена под лентой не затвердела, желательно тут же установить подоконник и прикрутить к краям рамы стартовый профиль, иначе позже этому будет мешать «раздутая» пеной лента.
Сазиласт наносится на затвердевшую пену, точнее, на её срез. В этом случае уже не обязательно торопиться с установкой подоконников и стартового профиля, как при использовании ленты. Ничто не помешает сделать это позже, когда будет удобно.
Внутренняя отделка

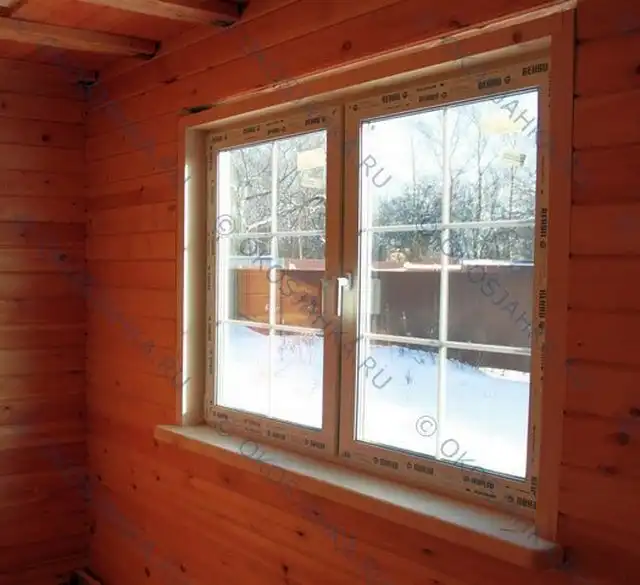

Внутренняя отделка окна в деревянном доме (подоконники, откосы) немногим отличается от отделки в панельном или кирпичном доме. Здесь даже немного проще: не требуется бурить отверстия для установки откосов — всё крепим саморезами в дерево (в окосячку).
Также не требуется дополнительно утеплять откосы изнутри пенопластом или другим материалом. Чтобы перестраховаться, достаточно перед установкой откосов пропенить внутреннюю поверхность обсады неширокой полосой рядом с монтажным швом. Этого будет достаточно, ведь дерево не промерзает так глубоко, как бетон или кирпич.
Окосячка как подоконник и откосы
Данный метод установки окна в деревянном доме позволяет сэкономить на откосах и подоконниках, выиграть время и добиться большего, на мой взгляд, эстетического эффекта, но для этого понадобится хороший деревообрабатывающий станок, чтобы ровно вырезать на элементах обсады так называемую обратную четверть, в которую и будет устанавливаться пластиковое окно.

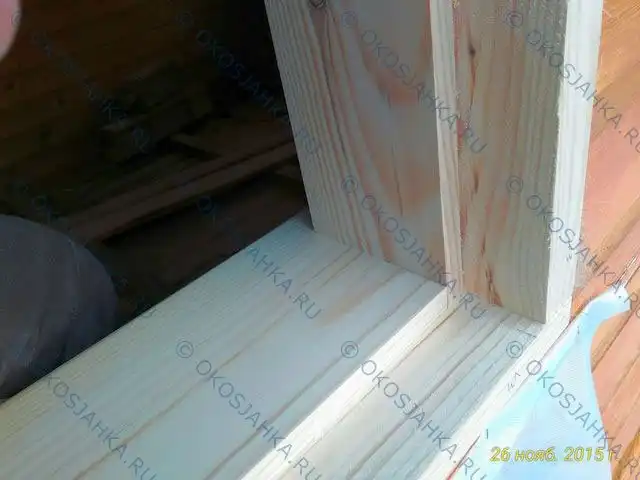

Что такое обратная четверть, можно легко понять из рисунка. Это углубление, в которое будет устанавливаться оконная рама с уличной стороны. Глубина четверти — 20 мм. Ширина делается точно соответствующей толщине рамы, например: у 5-камерной VEKA толщина профиля 70 мм, следовательно ширина обратной четверти должна быть 70 мм.
Важно: Важен точный расчёт размеров окосячки и окна, аккуратная сборка окосячки и установка окосячки в проём точно по уровню — внутренний просвет должен иметь форму правильного прямоугольника, а все грани внешнего края располагаться в одной плоскости без перекоса. Чтобы не ошибиться в размерах, лучше сначала изготовить и установить окосячку, а уже затем по месту точно замерить и заказать пластиковое окно.
Установка окна в четверть
Допустим, что окосячка уже установлена в проём. Размер пластикового окна делается таким, что оно оказывается немного больше «просвета» обсады, а точнее: на 10 мм больше в ширину и на столько же в высоту. Изнутри в окосячку такое окно не войдёт, но зато оно легко войдёт в обратную четверть с уличной стороны. При этом края рамы «спрячутся» за четверть по 5 мм с каждой стороны (больше нельзя — помешают петли створок), а вокруг рамы останется монтажный зазор, который позже будет заполнен пеной.

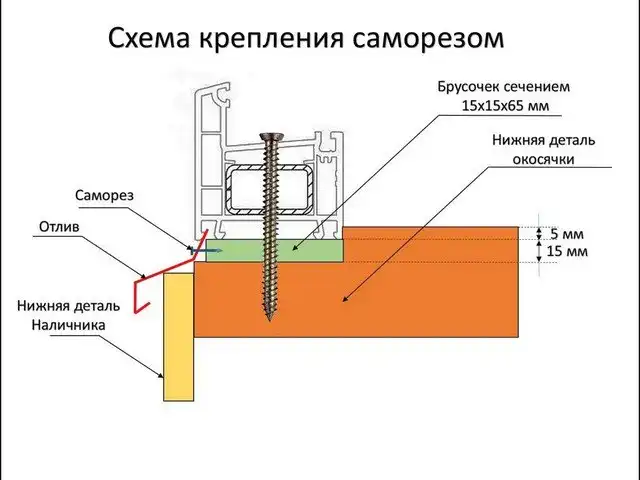

Рама крепится к окосячке саморезами, как уже описывалось выше. Чтобы обеспечить красивую герметичную стыковку рамы и обсады со стороны помещения, можно использовать D-образный дверной уплотнитель. Его наклеивают перед установкой рамы клеевой стороной на край четверти. Соответственно, в размеры четверти надо внести поправку на уплотнитель.
Но, как показывает практика, при качественном изготовлении окосячки нужда в таком дополнении отпадает. Окно ставится непосредственно в четверть и плотно без зазоров прижимается к окосячке.
При креплении рамы мы плотно прижимаем её к четверти, сжимая уплотнитель, и вкручиваем саморезы, фиксируя окно в этом положении. Установленное окно запенивается с улицы. Затем после высыхания пены срезаются её излишки, шов заклеивается гидроизоляционной лентой или замазывается герметиком «СТИЗ-А», устанавливаются наличники.
Разумеется, раз уж мы отказываемся от внутренней отделки обсады какими-либо дополнительными элементами, то должны облагородить её, то есть придать ей вид, соответствующий внутреннему дизайну помещения.

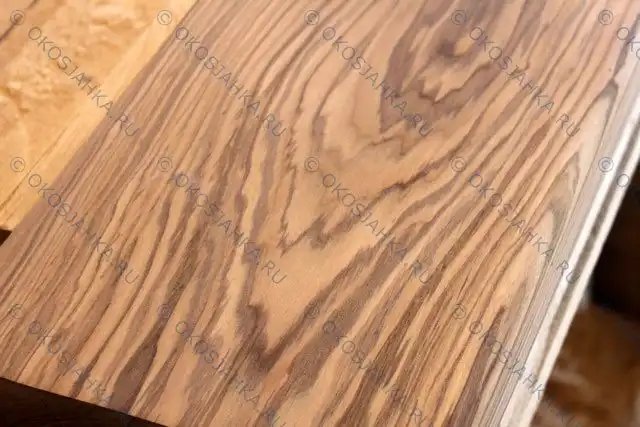

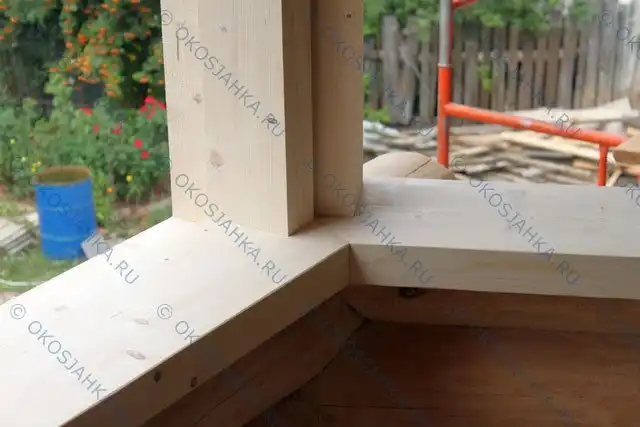

В первую очередь нужно придать нижней перекладине форму подоконника, чтобы внутренним краем она немного выступала от стены и была чуть шире проёма.
Второе — делаем «рассвет» внутренних поверхностей стоек и вершника, то есть отказываемся от примитивной прямоугольной (в сечении) формы этих элементов и выстрагиваем большую фаску, имитируя разворот откосов.
Далее обрабатываем внутреннюю поверхность элементов обсады. Тут возможно множество вариантов: фактура, цвет — выбор за вами. Можно просто отшлифовать поверхность и покрыть её лаком. Можно покрыть дерево морилкой нужного цвета, чтобы поверхность обсады гармонировала с цветом окна и/или цветом стен.
Есть и ещё, на мой взгляд, интересный, но более затратный вариант — сделать браширование поверхности, то есть обработать под старину.
