Сделаем краткий обзор замков в окосячке.
При изготовлении окосячки в доме из бруса под обшивку основное назначение замков — закрепление деталей относительно друг друга и стен. А в конструкции окосячки, выполненной для дома из бревна или профилированного бруса, замки ещё выполняют функцию так называемого лабиринта.
То есть их конструкция выполнена так, чтобы препятствовать проникновению холодного воздуха внутрь помещения и выходу тепла из дома на улицу.
Произведя поиск по страницам интернета по запросу «Замки для окосячки», я нашёл не очень много материала по этому вопросу. Мне хотелось узнать, как решают эту задачу коллеги по установке окон в деревянном доме. В основном присутствуют в разных исполнениях три варианта замков.
Более подробно я освещаю вопрос по проектированию и изготовлению замков в курсе:
"Замки для окосячки" или проектирование окосячки в SketchUp
Первый вариант — классический

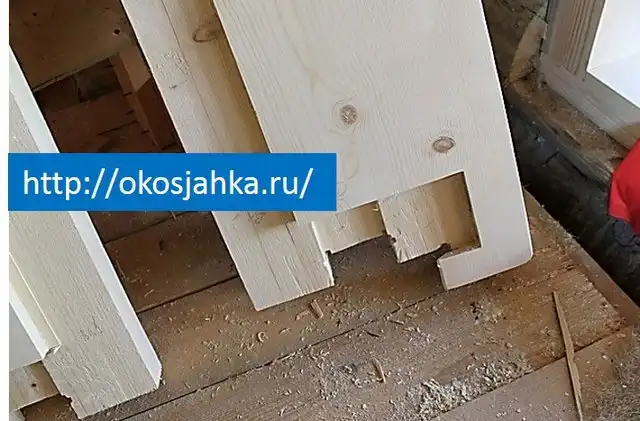

Устанавливается нижняя деталь окосячки.
В ней помимо замков простых (углубление на ширину боковой детали примерно на 1-2 см) есть дополнительное углубление для боковой детали.
И соответственно на боковой детали с торца сделан выступ (шип).

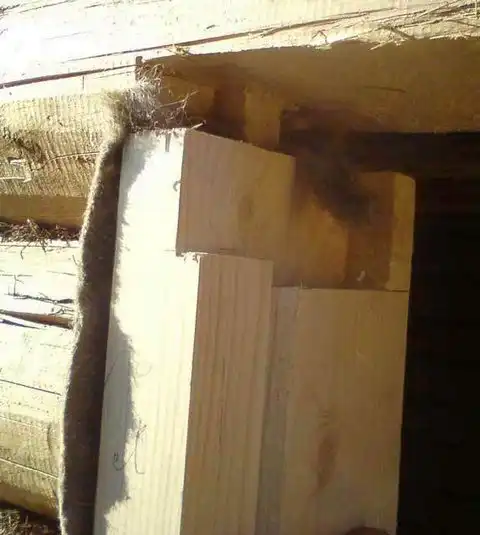

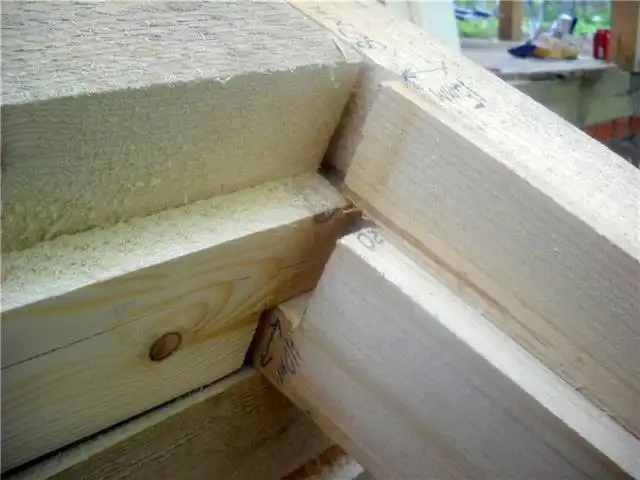

Верхняя деталь в классическом варианте устанавливается враспор боковых деталей.
Тоже в замок с лабиринтом.

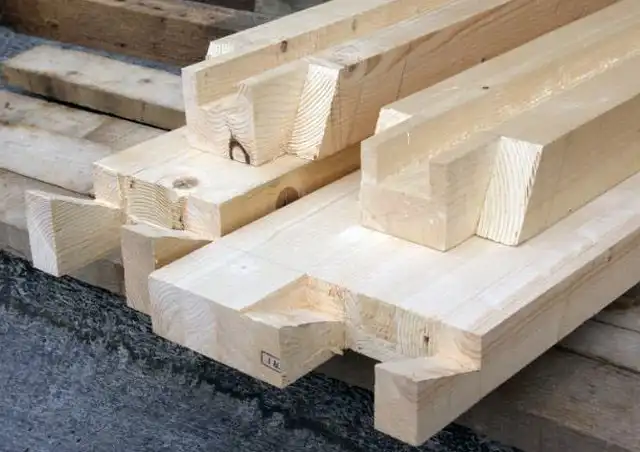

Второй вариант — замок вырезом под углом
Боковые детали устанавливаются в замки, выбранные в нижней детали.
А верхняя деталь имеет в точности такие же замки, как и нижняя.
Надевается на боковые детали сверху.

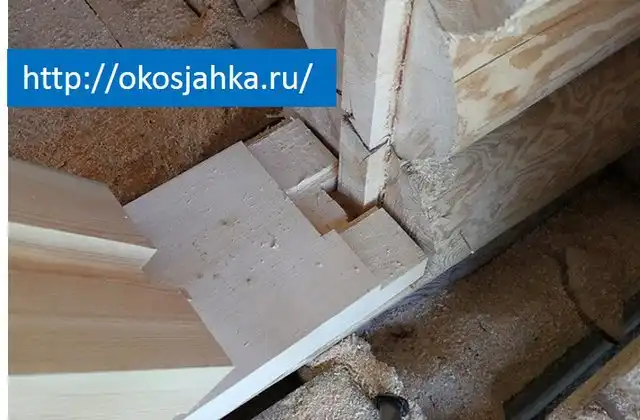

Третий вариант — замки прямые с лабиринтом
Боковые детали, как и в предыдущем варианте, зажаты в замках.
Между верхней и нижней деталью окосячки.
В своей работе я использую первый и третий вариант.
Практические варианты замков
Вот несколько вариантов замков, которые я обычно использую при изготовлении окосячки для установки окон деревянного дома.

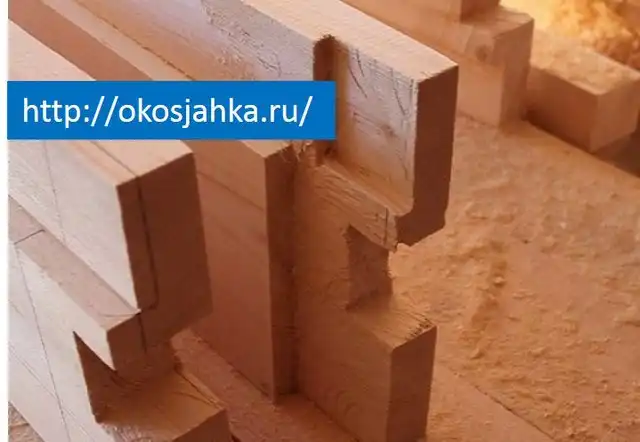

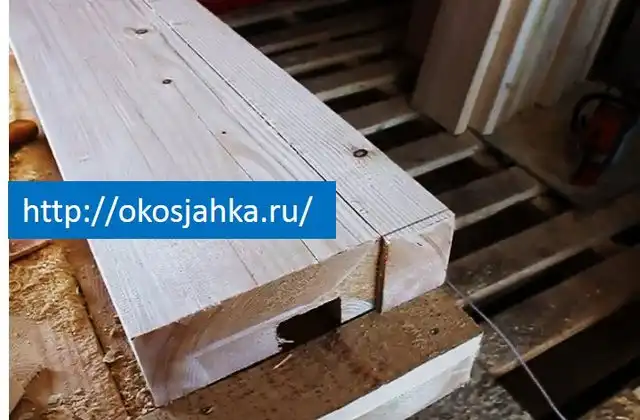

Этот замок достаточно прост в изготовлении. О том, как его выполнить, вы можете узнать, посмотрев видеоуроки по установке окосячки в доме из бревна своими руками.

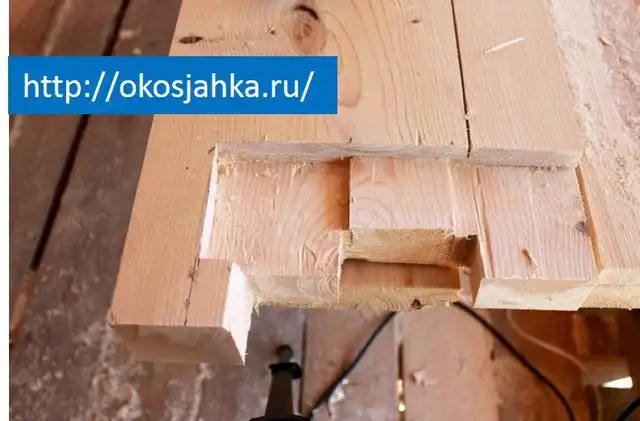

Далее мой напарник предложил лабиринт в замке не с углублением, как обычно, а наоборот — с выступом. Вот что в итоге получилось.
Вариант неплох, но достаточно сложен в изготовлении.
Вот классический лабиринт в деталях окосячки.

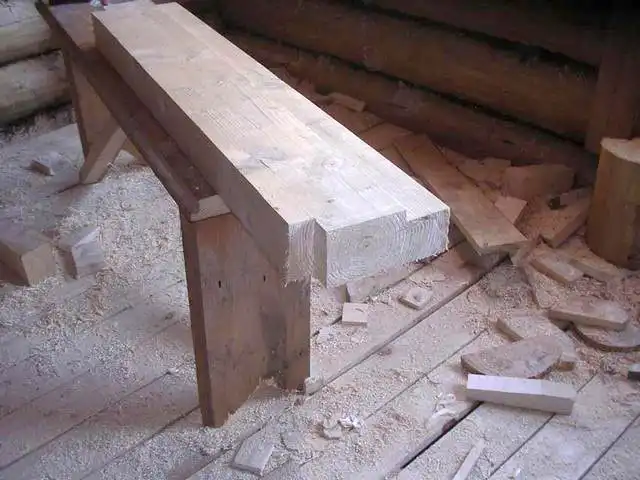

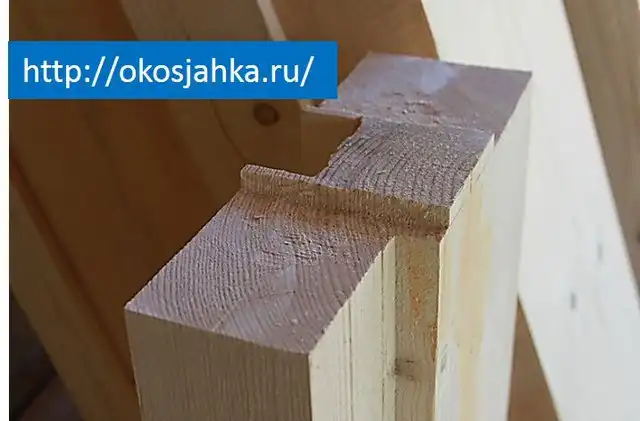

На боковой детали — шип.
А на нижней и верхней деталях — паз.
При изготовлении можно использовать как стамеску с молотком, так и фрезер.
Замки для наружных дверей

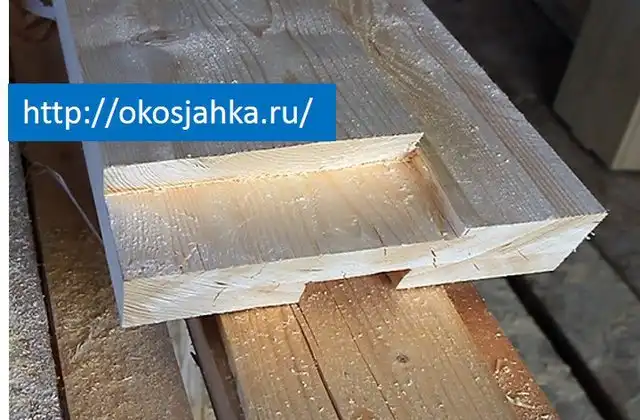

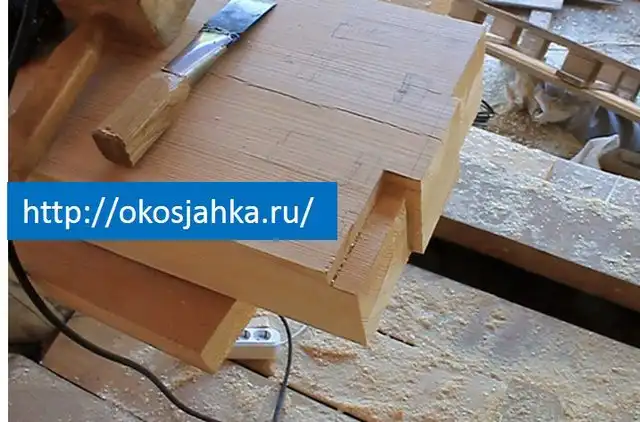

Для наружных дверей я сделал вот такой замок. Так как металлическая наружная дверь имеет заранее смонтированный внешний металлический наличник, это не позволяет использовать четверть при установке в окосячку.
Поэтому металлическую дверь обычно приходится устанавливать в прямую окосячку, а затем закрывать зазор с пеной раскладкой.
Замки для трапециевидных проемов

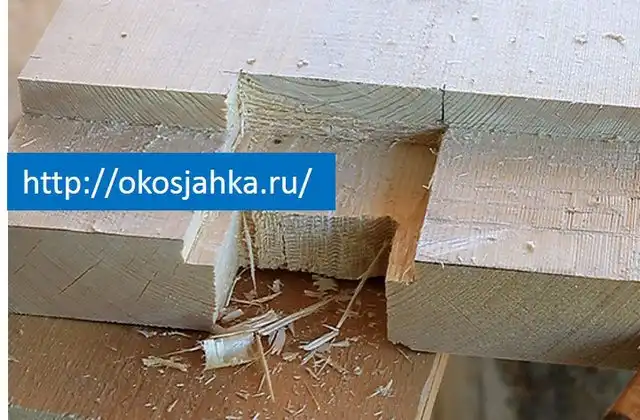

А вот верхний замок для проёма в форме трапеции.

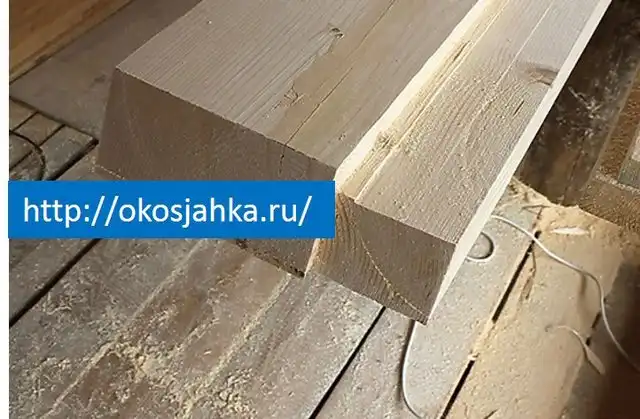

Боковая деталь с замком.

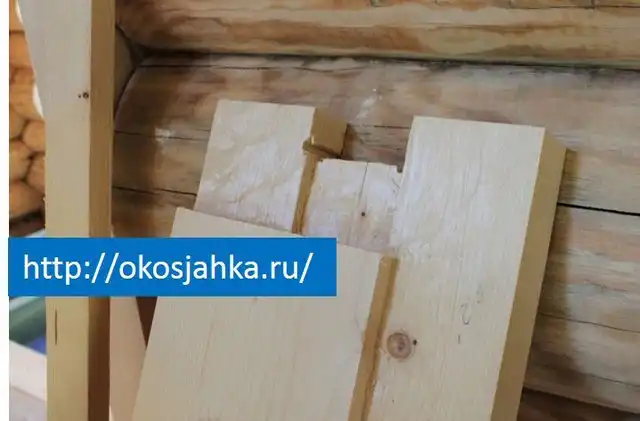

И верхняя деталь с замком в распор.
Выводы
Изготовление дополнительных замков в замке (лабиринтов) необходимо там, где это действительно нужно. Допустим, для межкомнатных дверей я делаю обычный прямой замок, и этого вполне достаточно. Для всех же проёмов по периметру изготовление замков с лабиринтом в деталях окосячки обязательно!
Дополнительное время, потраченное на качественный продукт, сэкономит вам не только деньги, затраченные на переделку окосячки, но и нервные клетки, которые, как и здоровье, не купишь ни за какие деньги.
Про то, как нам приходится переделывать окосячку, будет отдельная статья с картинками «чудесных» работ. Честно признаюсь, и я не без греха.
Мой первый опыт работ по окосячке содержал в себе все косяки, уловки и хитрости, какие обычно используют горе-плотники. Но для меня хватило одного раза, чтобы раз и навсегда понять, что делать работу надо максимально хорошо и качественно, или не делать вообще.
Я большой лентяй, поэтому делаю качественно, чтобы не переделывать. Я до сих пор учусь и работаю над тем, чтобы все мои изделия были максимально хороши. Не всегда это удаётся на все сто процентов. Но я стремлюсь. А вы?
